TCP Server - Echo Server

בפוסט הזה נציג מימוש של מערכת  client/server. בפוסט קודם שדן ב-IPC Sockets כבר הוצגה דוגמא של client/server כך שמומלץ לקרוא אותה קודם. הדוגמא הנוכחית לא מתקדמת בהרבה מהקודמת, אך היא בכל זאת מעט יותר מורכבת.
מה הדוגמא מבצעת?
ה-client שולח הודעות ל-server. ה-server שולח הודעה חזרה - echo.
איך נשלחת ההודעה?
ההודעה מוקלדת ע"י המשתמש.
מה תוכן ההודעות?
ה-client שולח ל-server שני מספרים. ה-server מסכם אותם ושולח חזרה את הסכום. ה-client מציג את המספרים שנשלחו ואת סכומם.
מה לגבי הודעות לא חוקיות?
אם ה-client מזהה שההודעה שהוקלדה אינה חוקית, כלומר אינה זוג מספרים, תודפס הודעת שגיאה וכלום לא ישלח ל-server.
מהן הפעולות שה-client מבצע?
הוא מחכה להקלדת הודעה מהמקלדת, שולח אותה ל-socket, ואח"כ עובר להמתנה להודעה מה-server.
מהן הפעולות שה-server מבצע?
כשנוצר connection, ה-server יוצר child process עבור ה-client ומשם מטפל בהודעות ה-client. ה-server תומך בהרבה clients.


נציג את הקוד של ה-server ואחריו את הקוד של ה-client, אבל לפני כן, חייב לציין שאת הדוגמא לקחתי מהספר

Unix Network Programming Volume 1, Third Edition: The Sockets Networking API

By W. Richard Stevens, Bill Fenner, Andrew M. Rudoff

זהו ספר יסוד בנושא.  ספר מומלץ כמובן.



הנה הקוד של ה-server.
שם הקובץ: tcpserv09.c
התוכנית כוללת שלוש פונקציות עקריות:
main - הפונקציה הראשית.
str_echo (בכתום) - פונקציית עזר שקוראת את ההודעה מה-client ומחזירה לו echo.
פרוט בהמשך.

sig_chld (בטורקיז) - זהו ה-handler שמטפל ב-signal ששולחת המערכת כשה-child process מפסיק להתקיים. פרוט בהמשך.

1. #include "unp.h"
2.

3.

4. struct args {
5.   long arg1;
6.   long arg2;
7. };
8.

9. struct result {
10.   long sum;
11. };
12. void
13. sig_chld(int signo)
14. {
15. pid_t pid;
16. int stat;
17.

18. while ( (pid = waitpid(-1, &stat, WNOHANG)) > 0)
19. printf("child %d terminated\n", pid);
20. return;
21. }
22.

23.

24. void
25. str_echo(int sockfd)
26. {
27. ssize_t n;
28. struct args args;
29. struct result result;
30.

31. for ( ; ; ) {
32. if ( (n = Readn(sockfd, &args, sizeof(args))) == 0)
33. return; /* connection closed by other end */
34.

35. result.sum = args.arg1 + args.arg2;
36. Writen(sockfd, &result, sizeof(result));
37. }
38. }
39.

40.

41. int
42. main(int argc, char **argv)
43. {
44. int listenfd, connfd;
45. pid_t childpid;
46. socklen_t clilen;
47. struct sockaddr_in cliaddr, servaddr;
48. void sig_chld(int);
49.

50. listenfd = Socket(AF_INET, SOCK_STREAM, 0);
51.

52. bzero(&servaddr, sizeof(servaddr));
53. servaddr.sin_family      = AF_INET;
54. servaddr.sin_addr.s_addr = htonl(INADDR_ANY);
55. servaddr.sin_port        = htons(SERV_PORT);
56.

57. Bind(listenfd, (SA *) &servaddr, sizeof(servaddr));
58.

59. Listen(listenfd, LISTENQ);
60.

61. Signal(SIGCHLD, sig_chld);
62.

63. for ( ; ; ) {
64. clilen = sizeof(cliaddr);
65. if ( (connfd = accept(listenfd, (SA *) &cliaddr, &clilen)) < 0) {
66. if (errno == EINTR)
67. continue; /* back to for() */
68. else
69. err_sys("accept error");
70. }
71.

72. if ( (childpid = Fork()) == 0) { /* child process */
73. Close(listenfd); /* close listening socket */
74. str_echo(connfd); /* process the request */
75. exit(0);
76. }
77. Close(connfd); /* parent closes connected socket */
78. }
79. }

4 הפונקציות הראשיות ב-main מודגשות בצהוב:

-Socket

-Bind

-Listen

-accept

שימו לב לעובדה ששמות הפונקציות (Socket, Bind, Listen) מתחילים באותיות גדולות. הסיבה - נעשה כאן שימוש בפונקציות עוטפות (wrapper). הפונקציה Socket למשל עוטפת את socket.

עיקר התוספת של הפונקציות העוטפות הן הודעות שגיאה.

הנה לדוגמא המימוש של Bind:

void

Bind(int fd, const struct sockaddr *sa, socklen_t salen)

{

if (bind(fd, sa, salen) < 0)

err_sys("bind error");

}

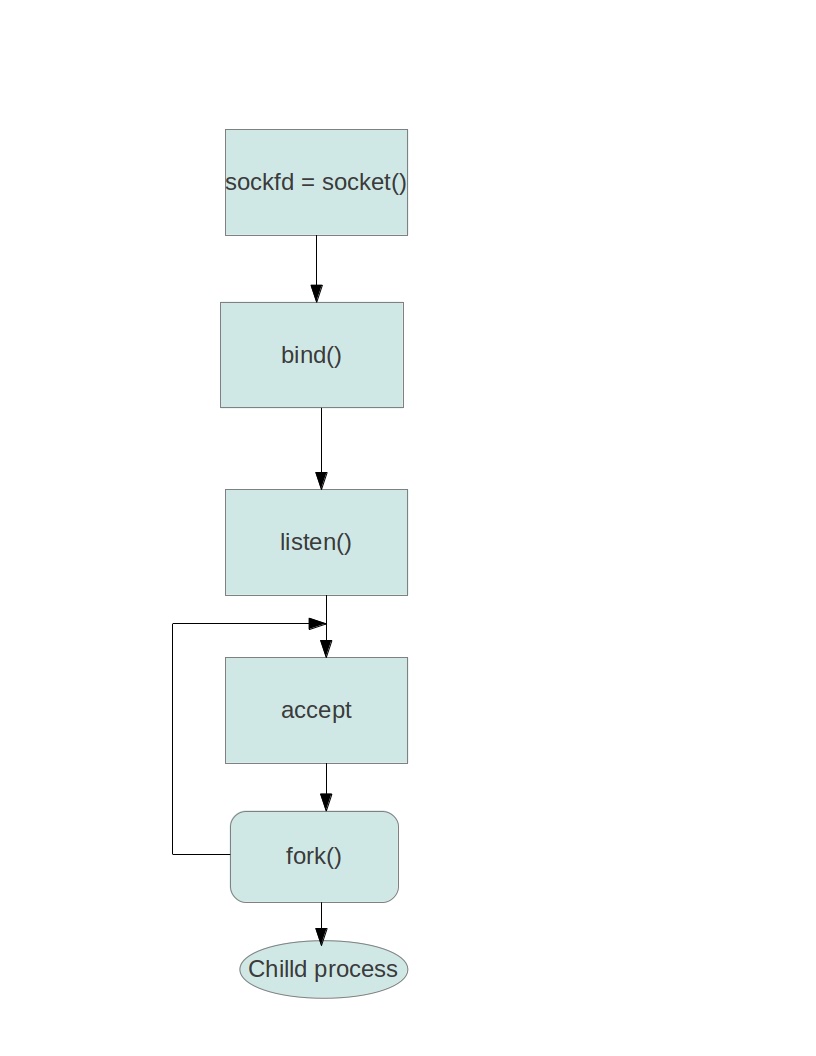

בפוסט הקודם הוצג תרשים בלוקים שמתאר את תהליך יצירת התקשורת עם ה-client. לשם הנוחות אציג את התרשים גם כאן:

הסבר נוסף על התהליך אפשר למצוא כאמור בפוסט של IPC-Socket. עדין יש הבדל בין שני המימושים: שלא כמו ב-IPC - Socket' כאן לא השתמשנו ב-getaddrinfo להכנת הפרמטרים עבור socket ו-bind. מומלץ להשתמש ב-getaddrinfo.

נעקוב אחר הכנת הפרמטרים והקריאה לפונקציות Socket ו- Bind, היות שהכנת הפרמטרים שונה מזו שהכרנו בפוסט הקודם.

שורה 50:

listenfd = Socket(AF_INET, SOCK_STREAM, 0);

ה-prototype של socket:

int socket(int domain, int type, int protocol);

ה-socket הוא אמצעי לתקשורת בין process. הוא מוגדר ע"י 3 פרמטרים: domain, type, protocol. הפונקציה מחזירה  file descriptor שישמש לצורך גישה ל-socket.

3 הפרמטרים שהפונקציה מקבלת:

domain:  הערך AF_INET מציין IPv4.

type: הערך SOCK_STREAM מציין מערכת full duplex' בד"כ TCP.

protocol: הערך 0 מציין בחירת ה-default protocol עבור ה-type. במקרה שלנו, TCP.

והנה הכנת הפרמטרים ל-bind:

שורות 52-57:

1.         bzero(&servaddr, sizeof(servaddr));
2. servaddr.sin_family      = AF_INET;
3. servaddr.sin_addr.s_addr = htonl(INADDR_ANY);
4. servaddr.sin_port        = htons(SERV_PORT);

Bind(listenfd, (SA *) &servaddr, sizeof(servaddr));

הסבר: 4 השורות הראשונות מכינות את הפרמטרים עבור Bind. Bind כזכור מחברת בין ה-Socket לבין הפורט הלוקאלי.

הנה ה-prototype שלה:

int bind(int sockfd, struct sockaddr *my_addr, int addrlen);

הפרמטרים מסודרים ב- struct sockadd.

bzero - מאפסת את ה-structure. זוהי פונקציה שמאפסת מספר bytes  לפי addrelen החל מהכתובת my_addr.

וכעת יש להכניס 3 פרמטרים ל-structure:

שורה 2: AF_INET  זה IPv4.

שורה 3: כאן נקבע שה-socket יעשה bind לכל הכתובות הקיימות במחשב הלוקלי.

שורה 4: קביעת הפורט לו ה-server יאזין. SERV_PORT מוגדר בקובץ unp.h:

#define SERV_PORT 9877 /* TCP and UDP client-servers */

עד כאן על Bind.

שורה 59:

Listen(listenfd, LISTENQ);

כאשר LISTENQ הוא מספר ה-CONNECTION המקסימלי שיאופשר.

הוא מוגדר ב-UNP.H:

#define LISTENQ 1024 /* 2nd argument to listen() */

שורה 61:

Signal(SIGCHLD, sig_chld);

כאשר child process מפסיק לפעול, המערכת שולחת signal. עפ"י סיגנל זה, תוכל התוכנית לחסל את ה-process. אחרת - הוא ישאר כ-zombie ועלול תפוס משאבי מערכת.

איך פועל המנגנון?

צריך לבצע רגיסטרציה של פונקציה-handler,  שתופעל  כשהסיגנל יופיע. אצלנו ה-handler היא הפונקציה sig_chld (נמצאת למעלה בצבע טורקיז). הרגיסטרציה של sig_chld כ-handler עבור הסיגנל SIGCHLD, מבוצעת ע"י הפונקציה Signal.

הנה signal:

1.

2. Sigfunc *
3. signal(int signo, Sigfunc *func)
4. {
5. struct sigaction act, oact;
6.

7. act.sa_handler = func;
8. sigemptyset(&act.sa_mask);
9. act.sa_flags = 0;
10. if (signo == SIGALRM) {
11. #ifdef SA_INTERRUPT
12. act.sa_flags |= SA_INTERRUPT; /* SunOS 4.x */
13. #endif
14. } else {
15. #ifdef SA_RESTART
16. act.sa_flags |= SA_RESTART; /* SVR4, 44BSD */
17. #endif
18. }
19. if (sigaction(signo, &act, &oact) < 0)
20. return(SIG_ERR);
21. return(oact.sa_handler);
22. }
24. Sigfunc *
25. Signal(int signo, Sigfunc *func) /* for our signal() function */
26. {
27. Sigfunc *sigfunc;
28.

29. if ( (sigfunc = signal(signo, func)) == SIG_ERR)
30. err_sys("signal error");
31. return(sigfunc);
32. }

נתרכז בשורות בצהוב. מתבצעים כאן 3 דברים:

שורה 7: הכנסת המצביע ל-handler.

שורה 8: קביעת sa_mask - האם לחסום סיגנלים אחרים בזמן הטיפול ב-SIGCHLD? היות שאיננו מעונינים בחסימה, מפעילים את sigemptyset שקובע שה-mask יהיה ריק.

sigemptyset(&act.sa_mask);

שורה 15: ה-flag  קובע את ההתנהגות כשחוזרים לאחת מפונקציות הספריה כגון open, read, write, אחרי שה-signal handler קטע את פעולתה. במצב זה יתכנו שתי תוצאות:

1. פונקצית הספריה תמשיך לאחר החזרה מה-handler. זה יקרה אם הדגל SA_RESTART פועל.

2. פונקצית הספריה תכשל ותחזור עם קוד שגיאה EINTR. זה במקרה שהדגל SA_RESTART לא דולק.
אנו בוחרים באופציה הראשונה:

act.sa_flags |= SA_RESTART; /* SVR4, 44BSD */

שורה 19 מכניסה את 3 הקונפיגורציות הנ"ל למערכת.

if (sigaction(signo, &act, &oact) < 0)

עד כאן ההכנה לטיפול בסיגנל SIGCHLD. את ה-handler כלומר את הפונקציה sig_chld נסקור בהמשך.


כעת נסתכל על הקריאה ל-accept:

שורה 65-70:

1. if ( (connfd = accept(listenfd, (SA *) &cliaddr, &clilen)) < 0) {
2. if (errno == EINTR)
3. continue; /* back to for() */
4. else
5. err_sys("accept error");
6. }

כאן ה-server נתקע בהמתנה להווצרות connection.

הנה ה-prototype של accept:

int accept(int sockfd, struct sockaddr *addr, socklen_t *addrlen);

sockfd - כרגיל, ה-descriptor שמחזירה socket.

addr - זהו ה-struct אליו יכנסו הנתונים של ה-host שהתחבר. נראה מיד את השימוש בהם.

addrlen - הגודל של struct addr.

שורות 2-7: טיפול בשגיאה. הסבר:

במקרה של חזרה מה-signal handler לפונקציה accept שנחתכה על ידו, יכולים לקרות אחד מהשניים:

1. הפונקציה accept תחזור לפעולה רגילה. זה גם בהתאם ל- SA_RESTART שקבענו קודם - ראה למעלה.

2. במערכות מסוימות הפונקציה אמורה להכשל ולחזור עם קוד שגיאה EINTR - למרות ה-SA_RESTART. שורה 2 מטפלת במצב זה ודואגת להפעלת accept מחדש במקרה זה.

נמשיך עם התוכנית: עם הווצרות connection ל-client חדש, התוכנית תתקדם מהפונקציה accept, וננגיע לשורה 72.

שורות 72-76:

1. if ( (childpid = Fork()) == 0) { /* child process */
2. Close(listenfd); /* close listening socket */
3. str_echo(connfd); /* process the request */
4. exit(0);
5. }

פרוט:

שורה 1: יצירת process חדש ע"י fork.  ה-process יטפל ב-client.

שורות 2-5 פועלות מתוך ה-child process, היות ש- childpid=0.
הסבר:
childpid=0: זה ה-child process.
childpid >0: זה ה-father process.
childpid<0: זה error.

שורה 2: סגירת ה-socket המאזין. אין בו צורך אצל ה-child! נזכיר כי פעולת ה-fork משכפלת הכל, כולל ה-descriptors וה-sockets.

שורה 3: קריאה ל-פונקציה str_echo. זוהי הפונקציה שתטפל ב-client ומיד נעבור להסתכל עליה. היא כמובן רצה ב-process של הclient.

שורה 4: (exit(0  לסיום ה-child process. יגרום לשליחת סיגנל SIGCHLD.

שורה 66 -

Close(connfd); /* parent closes connected socket */

השורה מתבצעת ב-context של ה-father process. היות שכך, צריך לסגור את הקישור ל-client. ה-client מטופל ע"י ה-child process.

נעבור לפונקצה str_echo. היא כאמור למעלה מופעלת ב-child process ומטפלת בהודעות מה-client ואליו.

בעיקרה הפונקציה היא לולאה אינסופית בה קוראים הודעה מה-client, מבצעים עיבוד קטן, ושולחים הודעה חזרה. הנה היא:

1. for ( ; ; ) {
2. if ( (n = Readn(sockfd, &args, sizeof(args))) == 0)
3. return; /* connection closed by other end */
4.

5. result.sum = args.arg1 + args.arg2;
6. Writen(sockfd, &result, sizeof(result));
7. }

שורה 2: Readn. קריאה מה-socket. הפונקציה כמובן תקועה עד שה-buffer מכיל הודעה.

שורה 3: במקרה שה-client מודיע הודעת סיום - FIN - ה-buffer יכיל 0, וכתוצאה מזה יהיה return.

שורה 5: ה-client שולח שני מספרים. ה-server מחבר אותם ושולח חזרה.

שורה 6: כתיבת ההודעה  ל-socket.

Readn ו- Writen שתיהן פונקציות שעוטפות את read ו- write בהתאמה. ליתר דיוק הן עוטפות את readn ואת writen. האחרונות הן אלה שעוטפות את read ו-write. מה הן עושות? הן מבצעות את לולאת הקריאה והכתיבה  מה-socket ואליו.

נראה תחילה את פונקציות ה-readn - נמצאות בקובץ readn.c:

1. ssize_t /* Read "n" bytes from a descriptor. */
2. readn(int fd, void *vptr, size_t n)
3. {
4. size_t nleft;
5. ssize_t nread;
6. char *ptr;
7.

8. ptr = vptr;
9. nleft = n;
10. while (nleft > 0) {
11. if ( (nread = read(fd, ptr, nleft)) < 0) {
12. if (errno == EINTR)
13. nread = 0; /* and call read() again */
14. else
15. return(-1);
16. } else if (nread == 0)
17. break; /* EOF */
18.

19. nleft -= nread;
20. ptr   += nread;
21. }
22. return(n - nleft); /* return >= 0 */
23. }
24. /* end readn */
25.

26. ssize_t
27. Readn(int fd, void *ptr, size_t nbytes)
28. {
29. ssize_t n;
30.

31. if ( (n = readn(fd, ptr, nbytes)) < 0)
32. err_sys("readn error");
33. return(n);
34. }

מספר דגשים:

שורות 10-21: זוהי הלולאה מסביב לפונקציה read.

הסבר: הפונקציה read פונה ל-kernel ומבקשת לקרוא מספר מסוים של בתים. במקרה שלנו, מדובר בשמונה בתים - זהו גודלו של struct args. אם הקרנל מספק רק חלק ממספר הבתים שביקשנו, נמשיך ונקרא ממנו, עד שיגיעו כל הבתים להם ציפינו. זו מהות ה- while.

שורות 12-15: טיפול בשגיאה מ-read. אמנם קבענו למעלה ש-SA_RESTART ידאג לחזרה לפעולה של read אחרי חזרה מה-signal handler, אבל במערכות מסוימות תתכן שגיאה עם EINTR בכל זאת. במקרה זה, ה- while ימשיך לפעול.

שורה 27-34: הפונקציה Readn. היא עוטפת את readn ומטפלת במקרה  של שגיאה.

והנה באופן דומה, writen מהקובץ writen.c:

1. ssize_t /* Write "n" bytes to a descriptor. */
2. writen(int fd, const void *vptr, size_t n)
3. {
4. size_t nleft;
5. ssize_t nwritten;
6. const char *ptr;
7.

8. ptr = vptr;
9. nleft = n;
10. while (nleft > 0) {
11. if ( (nwritten = write(fd, ptr, nleft)) <= 0) {
12. if (nwritten < 0 && errno == EINTR)
13. nwritten = 0; /* and call write() again */
14. else
15. return(-1); /* error */
16. }
17.

18. nleft -= nwritten;
19. ptr   += nwritten;
20. }
21. return(n);
22. }
23. /* end writen */
24.

25. void
26. Writen(int fd, void *ptr, size_t nbytes)
27. {
28. if (writen(fd, ptr, nbytes) != nbytes)
29. err_sys("writen error");
30. }

גם כאן writen מבצעת while loop סביב write עד סיום הכתיבה.

גם כאן מזוהה קוד השגיאה EINTR, שמופיע בגלל הפרעה של signal handler.

לפני סיום ה-server, נעיף מבט על ה-signal handler - שורות 12-21 למעלה.
הנה הפונקציה שוב:

1. void
2. sig_chld(int signo)
3. {
4. pid_t pid;
5. int stat;
6.

7. while ( (pid = waitpid(-1, &stat, WNOHANG)) > 0)
8. printf("child %d terminated\n", pid);
9. return;
10. }

הסברים על sig_chld:
זהו כאמור ה-handler של ה-SIGCHLD. כשה-Client מסיים, הוא שולח הודעת FIN. כתוצאה מכך ה-child process שקשור לאותו client יפסיק לפעול. כעת ישלח ה-SIGCHILD. מטרתו - לגרום לכך שה-child process יחוסל, ולא ישאר כ-zombie.
אם כך, למה צריך את ה-while loop? האם sig_chld לא יקרא בנפרד עבור כל סיגנל? התשובה היא - לא תמיד. במצב בו כמה child process יפסיקו לעבוד באותו זמן, יתכן שישלח רק סיגנל אחד, ולפעמים גם אם ישלחו מספר סיגנלים, יתכן שלא כולם יטופלו כי הם לא מחכים ב-queue.
איך פותרים את הבעיה? הפתרון מוצג בשורות 7-9 למעלה.
נראה את ה-prototype של waitpid:

pid_t waitpid (pid_t pid, int *statloc, int options);

הפונקציה מקבלת 3 פרמטרים:

pid - ה-process id שאותו רוצים לחסל. אם pid= -1, אז המערכת מוכנה לטפל בכל process.

statloc - ה-status של ה-process שהסתיים.

options - בחרנו לשים WNOHANG. זה יגרום ל-waitpid לא להתקע אם יש עדיין processes חיים במערכת (אחרת היא היתה נתקעת ומחכה ש-process ימות).

מכאן,  שכל עוד יש zombie process, ה-loop ימשיך. אחרת - יהיה return.

הפונקציה מחזירה את ה-process id במקרה שהכל תקין.

הפונקציה מחזירה 0 אם אין יותר zombies.

הפונקציה מחזירה 1- במקרה של שגיאה.

עד כאן על ה-server.

חבילת הקבצים שלנו מורכבת  מחבילה של server וחבילה של client המקומפלות ורצות בנפרד.

הנה ה-client.
שם קובץ: tcpcli09.c:

#include "unp.h"

struct args {

  long arg1;

  long arg2;

};

struct result {

  long sum;

};

1. void
2. str_cli(FILE *fp, int sockfd)
3. {
4. char sendline[MAXLINE];
5. struct args args;
6. struct result result;
7.

8. while (Fgets(sendline, MAXLINE, fp) != NULL) {
9.

10. if (sscanf(sendline, "%ld%ld", &args.arg1, &args.arg2) != 2) {
11. printf("invalid input: %s", sendline);
12. continue;
13. }
14. Writen(sockfd, &args, sizeof(args));
15.

16. if (Readn(sockfd, &result, sizeof(result)) == 0)
17. err_quit("str_cli: server terminated prematurely");
18.

19. printf("%ld\n", result.sum);
20. }
21. }
22.

23.

24. int
25. main(int argc, char **argv)
26. {
27. int sockfd;
28. struct sockaddr_in servaddr;
29.

30. if (argc != 2)
31. err_quit("usage: tcpcli <IPaddress>");
32.

33. sockfd = Socket(AF_INET, SOCK_STREAM, 0);
34.

35. bzero(&servaddr, sizeof(servaddr));
36. servaddr.sin_family = AF_INET;
37. servaddr.sin_port = htons(SERV_PORT);
38. Inet_pton(AF_INET, argv[1], &servaddr.sin_addr);
39.

40. Connect(sockfd, (SA *) &servaddr, sizeof(servaddr));
41.

42. str_cli(stdin, sockfd); /* do it all */
43.

44. exit(0);
45. }

הקובץ מכיל שתי פונקציות: main ו-str_cli. האחרונה מטפלת בשליחת וקבלת הודעות ל-server וממנו לאחר יצירת ה-connection.

נתחיל עם main:
שורה 30: בדיקה של מספר הארגומנטים. הפונקתיה מופעלת עם הכתובת של ה-server כארגומנט.
שורה 33: Socket - בדומה ל-server.
שורות 35-40: הכנה ל-conect וביצוע connect.
שימו לב ל-38: הפונקציה בונה את ה-address עפ"י [argv[1 המצביע על הכתובת של ה-server.
הפונקציה connect נתקעת עד להווצרות ה-connection.
שורה 41: קריאה לפונקציה str_cli שתטפל בהודעות ל-server.



str_cli - מודגשת בכתום למעלה.
str_cli בנויה כ-while loop.
3 הפונקציות העיקריות:
Fgets בשורה 8: קוראת characters מה-std io עם הפונקציה Fgets - זהו wrapper של fgets שנמצא ב-wrapstdio.c. מוסיף טיפול במקרה שגירה - הנה הוא:

char *

Fgets(char *ptr, int n, FILE *stream)

{

char *rptr;

if ( (rptr = fgets(ptr, n, stream)) == NULL && ferror(stream))

err_sys("fgets error");

return (rptr);

}

Writen בשורה 14


סקרנו כבר את ה-wrapper של write למעלה. כותבים ל-socket את שני הארגומנטים שהתקבלו ע""י fgets והועתקו עם scanf. במקרה שלא נקלטו שני ארגומנטים, תודפס הודעת שגיאה.


Readn בשורה 16:

הפונקציה קוראת את ההודעה מה-socket. זהו ה-echo ששולח ה-server ומכיל את סכום 2 המספרים.
גם את Readn סקרנו והצגנו למעלה.


הרצת התוכנית.
נריץ את ה-client וה-server בשני חלונות שונים של conslole.


הנה העתק של ה-console בו רץ ה-client:

1. ronen@tcpcli1 127.0.0.1
2. 1 2
3. 3
4. a d
5. invalid input: a d
6.

7. 44 232
8. 276
9. 4
10. invalid input: 4

ה-client מופעל עם כתובת ה-loop back : 127.0.0.1.

שורה 5, שורה 10: אם הפרמטרים שמוקלדים אינם תקינים, מודפסת הודעת שגיאה.

שורות 2-3: ה-client מדפיס את הקלט ואת התשובה שקיבל מה-server.

קישור להורדת קבצי ה-server.

קישור להורדת קבצי ה-client.
